Beschreibung

Technische Parameter

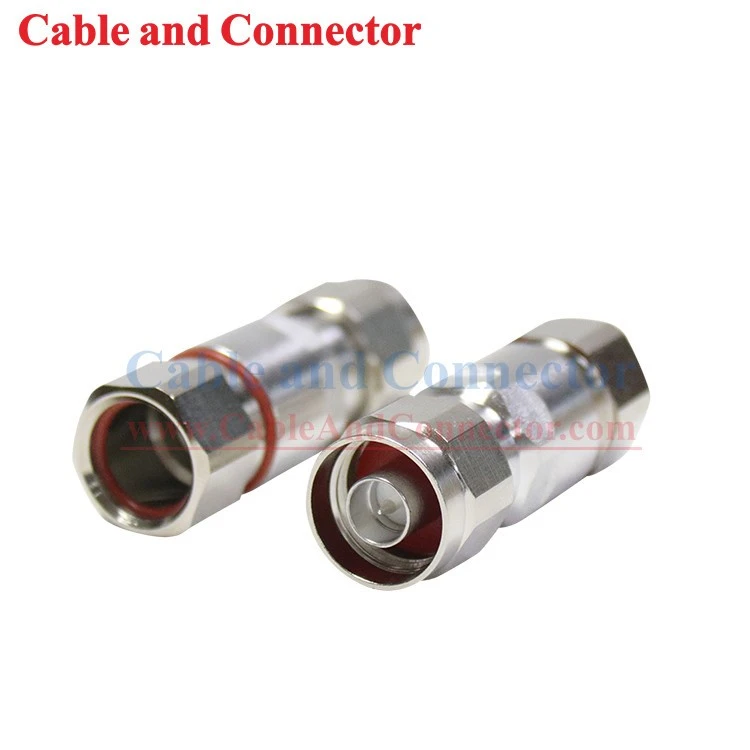

Superflexible 1/2-Zoll-Kabelanschlüsse, gerader N-Stecker für Zuleitungskabel, geeignet für superflexible 1/2-Zoll-HF-Zuleitungskabel, Eigenschaften: Impedanz: 5 0 Ohm, Isolationswiderstand: größer oder gleich 5000 MΩ, Kupplung Drehmoment der Mutter: Drehmoment 0,7-1,1 N·m, Haltekraft der Kupplungsmutter: größer oder gleich 250 N, Haltbarkeit (Paarungen): größer als oder gleich 500 Zyklen, Axiale Haltekraft des Mittelleiters: 28 N, Schock: Gemäß Norm: IEC 60068-2-27/GB/T 2423.5, Vibration: Gemäß Norm: IEC 60068-2-11/GB/T 2423.17 (48H), Material und Beschichtung: (Messing, TPX, Silikonkautschuk, versilbert, trimetallbeschichtet, vernickelt), RoHS: konform, Dichtungsklasse: IP68, Temperaturbereich: -45 Grad bis +85 Grad.

Merkmale

⊙ RoHS: Konform

⊙ Dichtungsklasse: IP68

⊙ Drehmoment der Überwurfmutter: 0.7-1.1 N·m

⊙ Haltbarkeit (Paarungen) Größer oder gleich 500 Zyklen

⊙ Temperaturbereich: -45 Grad bis +85 Grad

⊙ Haltekraft der Überwurfmutter größer oder gleich 250 N

⊙ Axiale Haltekraft des Mittelleiters: 28 N

Spezifikation

Spezifikation	1/4", 1/4" Superflexibel, 3/8", 3/8" Superflexibel, 1/2", 1/2" Superflexibel, 7/8", 7/8" Superflexibel, 7/ 8" A, 1-1/4", 1-5/8" Zuleitungskabel
	N-Typ		Typ 7/16			4,3/10 Typ
	Gerade	Rechter Winkel		Gerade	Rechter Winkel		Gerade
Eigenschaften Impedanz	50 Ohm	50 Ohm		50 Ohm	50 Ohm		50 Ohm
Frequenzbereich	Gleichstrom ~ 18 GHz	Gleichstrom ~ 18 GHz		Gleichstrom ~ 7,5 GHz	Gleichstrom ~ 7,5 GHz		Gleichstrom~6GHz
Isolationswiderstand	Größer oder gleich 5000 MΩ	Größer oder gleich 5000 MΩ		Größer oder gleich 5000 MΩ	Größer oder gleich 5000 MΩ		Größer oder gleich 5000 MΩ
Mittenkontaktwiderstand	Kleiner oder gleich 1,00mΩ	Kleiner oder gleich 1,00mΩ		Kleiner oder gleich 0.40 mΩ	Kleiner oder gleich 0.40 mΩ		Kleiner oder gleich 1,00mΩ
Äußerer Kontaktwiderstand	Kleiner oder gleich 0,25 mΩ	Kleiner oder gleich 0,25 mΩ		Kleiner oder gleich 0.20mΩ	Kleiner oder gleich 0.20mΩ		Kleiner oder gleich 1,00mΩ
Dielektrische Spannungsfestigkeit	2500 V rms (Wechselstrom)	2500 V rms (Wechselstrom)		4000 V rms (Wechselstrom)	4000 V rms (Wechselstrom)		2500 V rms (Wechselstrom)
Einfügedämpfung (@3 GHz)	Kleiner oder gleich 0,10 dB	Kleiner oder gleich 0,10 dB		Kleiner oder gleich 0,10 dB	Kleiner oder gleich 0,10 dB		Kleiner oder gleich 0,10 dB
VSWR (@{{0}}}.8-1.0GHz)	Kleiner oder gleich 1,10	Kleiner oder gleich 1,10		Kleiner oder gleich 1,10	Kleiner oder gleich 1,10		Kleiner oder gleich 1,10
VSWR (@1,7-2,5 GHz)	Kleiner oder gleich 1,10	Kleiner oder gleich 1,10		Kleiner oder gleich 1,10	Kleiner oder gleich 1,10		Kleiner oder gleich 1,10
VSWR (@2.5-3.0 GHz)	Kleiner oder gleich 1,15	Kleiner oder gleich 1,15		Kleiner oder gleich 1,15	Kleiner oder gleich 1,15		Kleiner oder gleich 1,15
PIM3	Kleiner oder gleich -155dBc	Kleiner oder gleich -155dBc		Kleiner oder gleich -155dBc	Kleiner oder gleich -155dBc		Kleiner oder gleich -155dBc
Temperaturbereich	'-40 Grad bis +85 Grad	'-40 Grad bis +85 Grad		'-40 Grad bis +85 Grad	'-40 Grad bis +85 Grad		'-40 Grad bis +85 Grad
Versiegelungsklasse	IP67	IP65		IP67	IP65		IP67
RoHS	„Konform	„Konform		„Konform	„Konform		„Konform

Bestellinformationen für Zuleitungskabelstecker

ARTIKEL	Passend für Kabeltyp	Steckertyp
1	1/4"-Zuleitungskabel	N-Typ	Gerade oder rechtwinklig
2	1/4" Superflexibles Zuleitungskabel
3	3/8"-Zuleitungskabel
4	3/8" Superflexibles Zuleitungskabel
5	1/2"-Zuleitungskabel	Typ 7/16
6	1/2" Superflexibles Zuleitungskabel
7	7/8"-Zuleitungskabel
8	7/8" Superflexibles Zuleitungskabel
9	7/8" A-Zuleitungskabel	Typ 4,3/10
10	1-1/4 Zuleitungskabel
11	1-5/8 Zuleitungskabel
